竖流沉淀池是依靠垂直水流完成固液分离的经典水处理构筑物，整体构造紧凑、运行工况稳定，广泛应用于各类中小型水处理项目，是污水、给水预处理环节常用沉淀设备。

一、核心工作原理

竖流沉淀池沉降效果由颗粒重力沉降速度和水体上升流速共同决定。原水中悬浮杂质依靠自身重力向下沉降，池水则持续垂直向上流动；当颗粒沉降速度大于水体上升流速时，杂质就能脱离水流沉积池底，反之会随清水流出。
工程常规设计上升流速控制在0.5-1.0mm/s，能够高效截留密度1.01g/cm³以上的固体颗粒物，对泥沙、金属废渣等高密度杂质去除效果突出。

二、主体结构组成

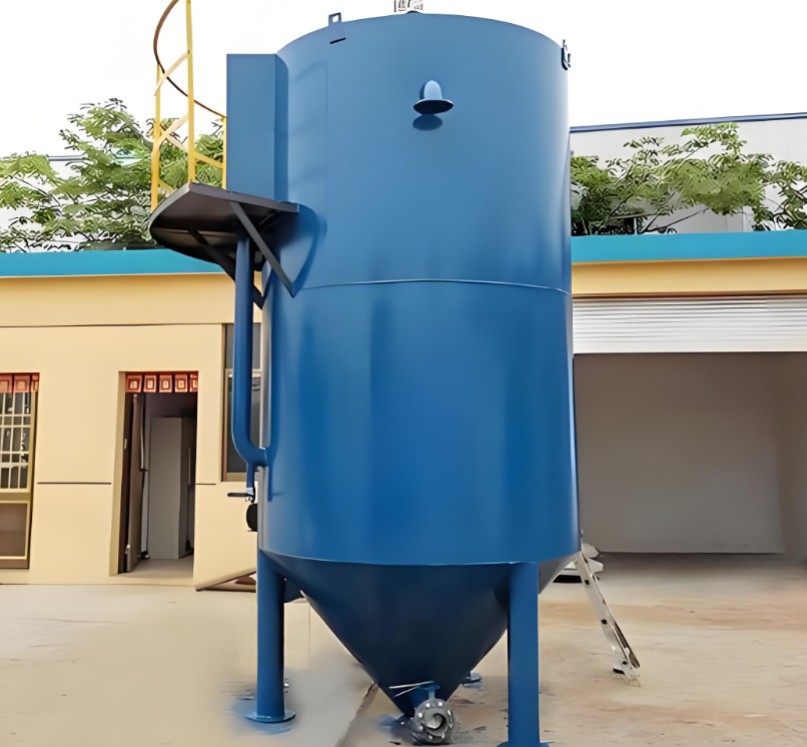

市面上竖流沉淀池以圆形池体为主，受力均匀，布水更均衡；小型处理设施也可选用方形结构。常规总池深4-6m，有效沉淀水深3-5m，水深与池直径比值维持1.5-3，保证水流上升通道稳定均匀。
核心进水单元为中心配水管搭配底部反射板，中心管管径根据实际处理水量计算确定，管底与反射板间距100-300mm；反射板直径为中心管的1.5-2倍，倾斜角度15°-30°，打散直冲水流，让水体均匀扩散至整个池断面，防止局部流速过高干扰沉淀。

池体顶端四周设置出水装置，多采用三角锯齿溢流堰或侧边穿孔集水槽，堰板负荷标准1.5-3L/(s·m)，出水平缓，不会搅动底层沉淀污泥。
池底设计锥形泥斗，斗壁倾斜角度不小于55°，保证污泥自然滑落堆积；配套管径不小于150mm排泥管道，可选择重力自排或机械吸泥两种排泥方式，根据污泥浓度调整排泥频次，一般每天排泥1-2次。

三、运行流程与水力特性

污水先送入中心进水管，撞击反射板后向四周散开、缓慢向上爬升，水流流速从中心到池边逐步递减，形成平缓稳定的沉淀环境。
水中固体颗粒在缓慢上升过程中持续下沉，砂石类重质颗粒快速落入底部泥斗；轻质悬浮物经过更长沉降路径逐步分离净化，干净水体上升至池顶，经溢流堰汇集排出，完整完成固液分离工序。

四、设备优缺点对比

竖流沉淀池优势十分明显：竖向流态水力条件平稳，抗水量冲击负荷能力强，进水水量小幅波动时沉淀效果不会大幅下降；同等处理规模下占地仅为平流式沉淀池的1/3~1/2，适合厂区空地狭小的改造、新建项目；整体构造简洁，配套机械设备少，土建投资低，后期检修、运维工作量小。

同时设备存在使用短板：单池处理规模上限较低，大水量项目需多座池子并联使用，管线布局更为复杂；池体开挖深度大，土建施工成本、施工难度高于平流沉淀池；针对藻类、轻质有机絮体等低密度杂质去除能力有限，实际使用中一般搭配混凝加药工艺提升沉淀效果。

五、适用场景与升级优化方案

竖流沉淀池适配单日处理水量5000m³以内中小型污水处理站、食品加工厂、机械加工车间工业废水预处理，也可用于自来水厂澄清过滤前置工艺。
如需提升沉淀效率，可在池体内加装斜板组件改造为竖流斜板沉淀池，大幅增加有效沉淀面积；也可改良反射板造型优化布水均匀度，降低短流现象，进一步拓宽设备适用范围。
